　鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) ：作為一種傳動裝置的鼓形齒聯軸器是由普通直齒聯軸器發展演變而來的，鼓形齒聯軸器在國外許多先進的工業國家已有種種標準及系列產品，由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成?？?jī)?nèi)，外齒的嚙合傳遞轉矩，并通鼓形外齒套的直齒的內齒圈的軸線擺動（稱角向位移）來補償倆傳動軸線的相對偏移。齒長方向的鼓度越大，其角向位移越大，*大達6°,一般使用推薦1°～1.5°，而舊的齒輪聯軸器只允許0.5°；從彎曲強度和承載能力來看，在相同的工作條件下鼓形齒聯軸器傳遞扭矩可提高15～20%。齒長方向的鼓度，使齒對接觸情況較好，因此鼓形齒式聯軸器有傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。因此逐步取代直齒聯軸器，并廣泛用于冶金機械，重型、礦山機械，起重、運輸機械等傳動。
大轉矩鼓形齒式聯軸器承載沖擊性能好，但齒面接觸應力和齒根彎曲疲勞強度要求高，如果我們采取特殊結構、特殊材料、特殊工藝，那么該聯軸器就能夠滿足大直徑軋管機的要求。隨著我國經濟的發展，大直徑軋管機需求增加，其主傳動使用聯軸器的要求也越來越高，滿足該要求的聯軸器有十字式萬向聯軸器和大轉矩鼓形齒式聯軸器，其中十字式萬向聯軸器轉矩可以達到，但承載沖擊性能差、壽命短，這是一個很大的缺點；目前國內軋機用的標準聯軸器無法滿足要求，只達到需求轉遞轉矩的1/2～1/3，國外聯軸器專業制造商可以滿足要求，但由于它采用專門的技術，再加上制造難度大，所以?xún)r(jià)格特別昂貴。一臺軋管機需要10套左右，再加上備件外購費用很大。友盛聯軸器廠根據客戶需求研制的各種鼓形齒聯軸器已能滿足國內各廠家的需求。鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。

GICLZ型-鼓形齒式聯軸器基本參數和主要尺寸

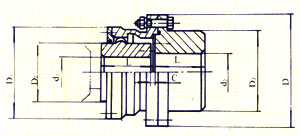

A型（適用于GICLZ1-GICLZ14)

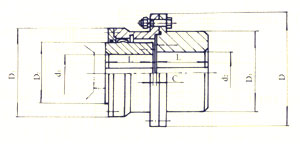

B型（適用于GICLZ15-GICLZ21)

型號	公稱扭矩Tn(N.m)	許用轉速[n](r/min)	軸孔直徑		軸孔長度	D	C	轉動慣量 Kg.m2	重量 Kg
					Y
			d1	d2	L
GICLZ1	630	4000	16 18 19	16 18 19	42	125	20	0.0084	5.4
			20 22 24	20 22 24	52
			25 28	25 28	62		10
			30 32 35 38	30 32 35 38	82		2.5
				40 42 45 48 50	112
GICLZ2	1120	4000	25 28	25 28	62	144	10.5	0.018	9.2
			30 32 35 38	30 32 35 38	82		2.5
			40 42 45 48	40 42 45 48 50 55 56	112
				60	142
GICLZ3	2240	4000	30 32 35 38	30 32 35 38	82	174	3	0.047	16.4
			40 42 45 48 50 55 56	40 42 45 48 50 55 56	112
			60	60 63 65 70	142
GICLZ4	3550	3600	32 35 38	32 35 38	82	196	14	0.076	22.7
			40 42 45 48 50 55 56	40 42 45 48 50 55 56	112		3
			60 63 65 70	60 63 65 70 71 75	142
				80	172
GICLZ5	5000	3300	40 42 45 48 50 55 56	40 42 45 48 50 55 56	112	224	3	0.149	36.2
			60 63 68 70 71 75	60 63 65 70 71 75	142
			80	80 85 90	172
GICLZ6	7100	3000	48 50 55 56	48 50 55 56	112	241	6	0.24	46.2
			60 63 65 70 71 75	60 63 65 70 71 75	142		4
			80 85 90	80 85 90 95 100	172 212
GICLZ7	10000	2680	60 63 65 70 71 75	60 63 65 70 71 75	142	260	4	0.43	68.4
			80 85 90 95	80 85 90 95	172
			100	100 110 120	212
GICLZ8	14000	2500	65 70 71 75	65 70 71 75	142	282	5	0.61	81.1
			80 85 90 95	80 85 90 95	172
			100 110	100 110 120 125	212
				130	252
GICLZ9	18000	2350	70 71 75	70 71 75	142	314	10	0.94	100.1
			80 85 90 95	80 85 90 95	172		5
			100 110 120 125	100 110 120 125	212
				130 140	252
GICLZ10	31500	2150	80 85 90 95	80 85 90 95	172	346	5	1.67	147.1
			100 110 120 125	100 110 120 125	212
			130 140	130 140 150	252
				160	302
GICLZ11	40000	1880	100 110 120 125	100 110 120 125	212	380	6	2.98	206.3
			130 140 150	130 140 150	252
			160	160 170 180	302
GICLZ12	56000	1680	120 125	120 125	212	442	6	5.31	284.5
			130 140 150	130 140 150	252
			160 170 180	160 170 180	302
				190 200	352
GICLZ13	80000	1530	140 150	140 150	252	482	7	9.16	402.0
			160 170 180	160 170 180	302
			190 200	190 200 220	352
GICLZ14	112000	1300	160 170 180	160 170 180	302	520	8	15.92	582.2
			190 200 220	190 200 220	352
				240 250	410
GICLZ15	160000	1180	190 200 220	190 200 220	352	580	10	25.8	778.2
			240 250	240 250 260	410
				280	470
GICLZ16	250000	1000	200 220	200 220	352	680	10	46.89	1071.0
			240 250 260	240 250 260	410
			280	280 300 320	470
GICLZ17	280000	980	220	220	352	720	10	60.59	1210
			240 250 260	240 250 260	410
			280 300	280 300 320	470
GICLZ18	355000	900	240 250 260	240 250 260	410	775	10	81.75	1475
			280 300 320	280 300 320	470
				340	550
GICLZ19	450000	830	260	260	410	815	10	101.57	1603
			280 300 320	280 300 320	470
			340	340 360	550
GICLZ20	500000	790	280 300 320	280 300 320	470	855	13	140.03	2033
			340 360	340 360 380	550
GICLZ21	630000	750	300 320	300 320	470	915	13	183.49	2385
			340 360 380	340 360 380	550
				400	650
