四葉推進式攪拌器

??技術服務　
?0317-8315406 0317-8315046

?訂購傳真　
?0317-8315248

　產品詳細參數: 點擊:716次

本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：


	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

四葉推進式攪拌器
四葉左旋推進式－SXL、四葉右旋穩定環推進式－SWR、四葉右旋推進式－SXR、四葉左旋導流筒推進式－SVL、四葉左旋穩定環推進式－SWL、四葉右旋導流筒推進式－SVR

本類攪拌器的性能，作用基本與三葉推進相同，在相同的運作條件下可輸入更大些的攪拌功率，在實際中也常得到應用。

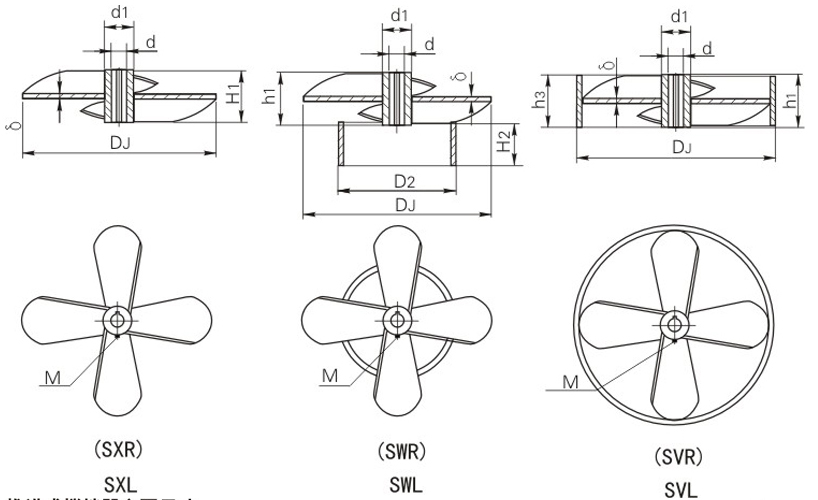

推進式攪拌器主要尺寸

D_J	d	d₁	h₁	h₂	h₃	D₂	M	δ		重量
D_J	d	d₁	h₁	h₂	h₃	D₂	M	不銹鋼	碳鋼	不銹鋼	碳鋼
200	30	60	55	50	50	135	10	5	6	1.65	1.81
220	35	70	55	50	50	150	10	5	6	2.21	2.39
250	40	75	60	60	60	170	10	5	6	2.73	2.97
280	40	75	65	60	650	190	10	5	6	3.23	3.54
320	45	80	75	70	70	215	10	6	8	4.54	5.35
360	50	85	85	80	80	240	10	6	8	5.61	6.62
400	55	90	95	90	90	270	12	6	8	7.09	8.43
450	60	100	100	95	95	300	12	8	10	11.03	12.74
500	65	105	105	100	100	335	12	8	10	13.10	15.15
560	70	110	115	110	100	375	12	10	12	17.90	20.36
630	75	120	130	120	120	420	12	10	12	22.74	25.77
710	80	130	140	130	130	475	16	12	14	32.81	36.51
800	85	140	150	140	140	535	16	12	14	41.48	46.29
900	90	150	155	150	140	600	16	14	16	58.55	64.63
1000	95	155	155	150	140	670	16	14	16	70.41	78.01
1120	100	160	160	150	150	750	20	14	16	87.59	97.38
1250	110	180	160	150	150	840	20	16	18	126.97	139.73
1400	120	190	180	170	170	940	20	16	18	152.55	167.70
1600	130	200	200	190	190	1070	20	16	18	158.36	218.39
1800	140	210	210	200	200	1200	20	18	20	275.88	301.28
2000	150	220	220	210	210	1340	20	18	20	338.87	370.49
